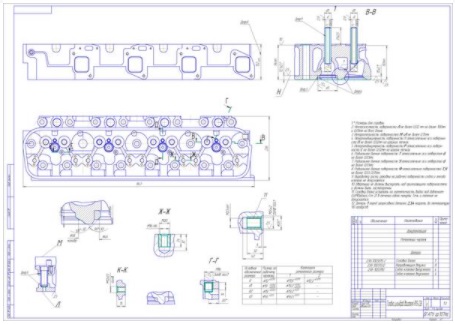

| Головка блока цилиндров двигателя ЯМЗ-238 (ремонтный чертеж)
Тип работы: Чертежи
Форматы файлов: КОМПАС, Microsoft Word
Описание:
Головка блока цилиндра – одна из главных частей двигателя автомобиля.
Механизм отливается из низколегированного крепкого чугуна. К блоку цилиндра головка блока присоединяется шпильками из хромоникелевой стали. Деталь подвергают термической обработке.
Между блоком и головкой блока устанавливают прокладку из асбостального листа для укрепления.
Окантовка отверстий выполнена из стали.
Устройство детали
Головка блока состоит из нескольких узлов и систем. Каждая из составляющих выполняет свои задачи. Головка блока цилиндров маз имеет специальную крышку, которая необходима для защиты механизма. В ней находится горловина для залива масла. Головка блока евро снабжена и прокладкой, которая создает уплотнение в месте прилегания механизмов.
Головка блока цилиндров маз имеет специальную водяную рубашку, предусмотренную для охлаждения нагреваемых мест. Головка блока цилиндра маз, а точнее в ее механизме, размещены клапаны, коромысла, стойки и форсунки. Конструктивно головка блока евро представляет собой крышку, которая закрывает всю систему двигателя.
