Пневмораспределитель служит для ручного распределения потока воздуха к исполнительным органам. Он состоит из корпуса 1, золотника 2, стакана 5, в котором находится пружина 4. Штуцер 3 служит для подвода и отвода воздуха. Воздух поступает через отверстие А (см. схему). Под действием пружины золотник перекрывает отверстие Б, обеспечивая выход воздуха в отверстие В. При нажатии на упорный винт золотник, перемещаясь, закрывает отверстие В и открывает отверстие Б для прохода воздуха.

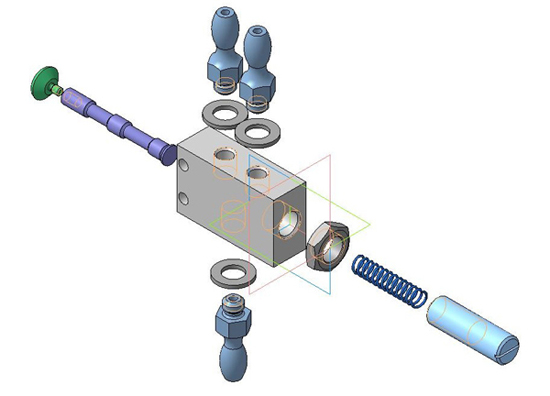

Пневмораспределитель 23.000 сборочный чертеж
Пневмораспределитель 23.000 спецификация
Корпус 23.001
Золотник 23.002
Штуцер 23.003
Пружина 23.004
Стакан 23.005
Винт упорный 23.006
