Шатунно-поршневая группа компрессора служит для преобразования вращательного движения коленчатого вала компрессора в возвратно-поступательное движение поршня. Шатун, связанный с коленчатым валом и поршнем, через поршневой палец передает движение от коленчатого вала на поршень. При движении поршня вниз создается вакуум в цилиндре компрессора, куда поступает воздух. При обратном ходе воздух под поршнем сжимается и направляется в воздушную систему.

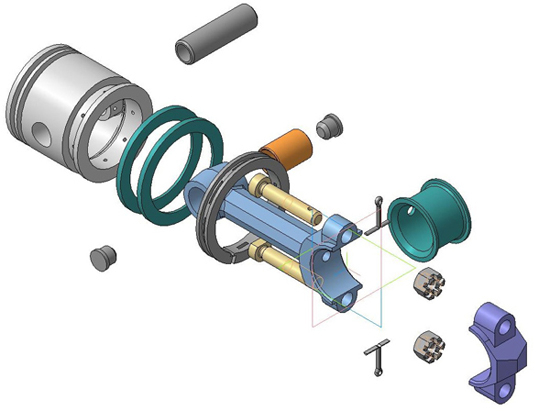

Шатунно-поршневая группа 24.000 сборочный чертеж
Шатунно-поршневая группа 24.000 спецификация
Поршень 24.001
Шатун 24.002
Крышка шатуна 24.003
Палец 24.005
Заглушка 24.006
Кольцо маслосъемное 24.008
Болт М8 24.009
ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ
|
| |
| |
