Разъем применяется в электро- и радиотехнике и является соединительным элементом электрических цепей. Кабельная розетка разъема состоит из трех контактов, заключенных в корпус и изолированных один от другого. При соединении вилки и розетки разъема контакты вилки входят в гнезда контактов розетки. Чтобы соединения контактов вилки и розетки соответствовали один другому (по номеру), на детали 2 предусмотрен направляющий паз. Контакты (деталь 7) имеют косой срез для удобства и прочности пайки проводов.

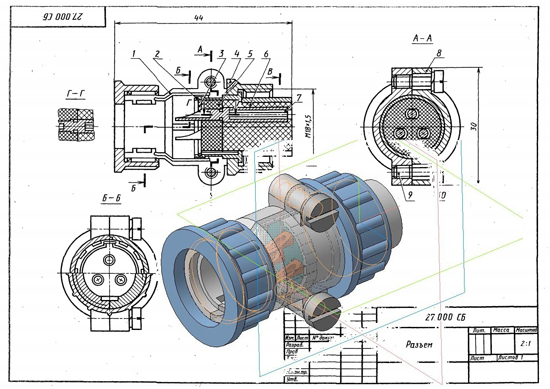

Разъем 27.000 сборочный чертеж
Разъем 27.000 спецификация

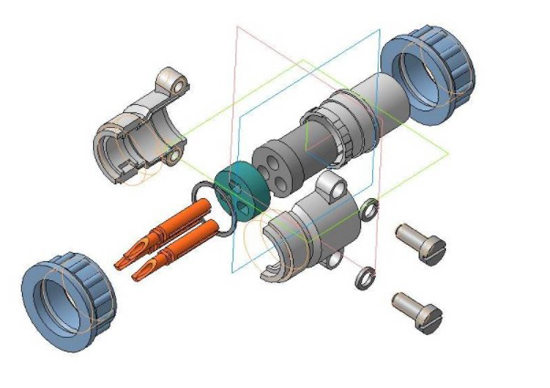

Разъем 27.000 3d модель
Корпус 27.001
Втулка 27.002
Кольцо прижимное 27.003
Гайка накидная 27.004
Плата 27.005
Изолятор 27.006
Контакт 27.007
Корпус 27.008
