Фильтр предназначен для тонкой очистки смазочного материала. Последний через впускное отверстие A и стяжной болт 4 поступает в отстойник, где крупные частицы механических примесей выпадают. Пройдя через фильтрующий элемент, смазочный материал поступает в выходное отверстие Б. При помощи запорной иглы 9 отстой с механическими примесями сливают из корпуса фильтра.

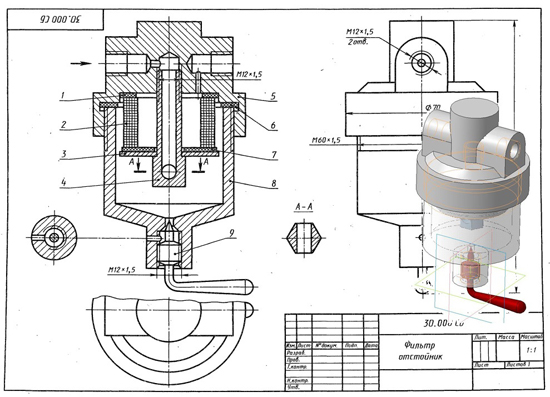

Фильтр отстойник 30.000 сборочный чертеж
Фильтр отстойник 30.000 спецификация

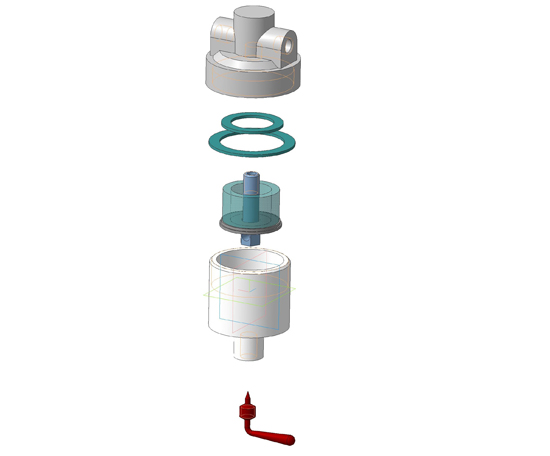

Фильтрующий элемент 30.002
Шайба 30.003
Болт стяжной 30.004
Крышка 30.005
Прокладка 30.006
Корпус 30.008
Игла запорная 30.009
