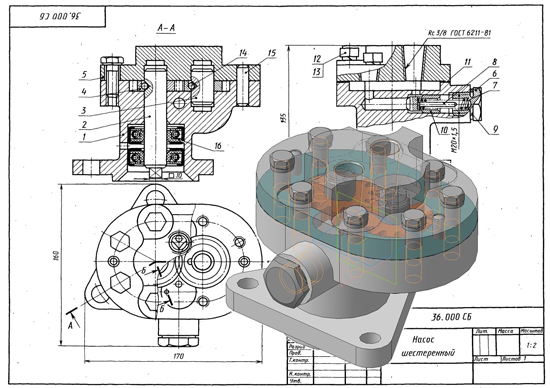

Насос шестеренный 36.000 сборочный чертеж
Насос шестеренный 36.000 спецификация

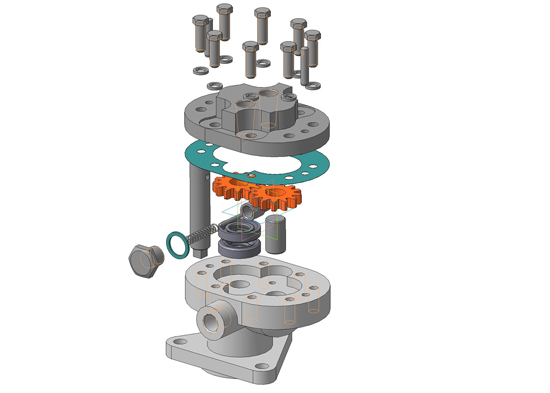

Насос шестеренный 36.000 3d модель
Корпус 36.001
Валик ведущий 36.002
Валик 36.003
Колесо зубчатое 36.004
Крышка 36.005
Заглушка 36.006
Пружина 36.007
Клапан 36.010
Шестеренные насосы применяют для подачи жидкости под давлением до 0,03 Па. Их используют для подачи жидкости, смазочных материалов и горючего. Шестеренные насосы высокого давления (0,06—0,07 Па) имеют ограниченное применение и изготовляются особо тщательно. Шестеренные насосы просты по конструкции, имеют небольшое число деталей, но чувствительны к загрязнению жидкости, поэтому при их установке рекомендуется применять приемные фильтры. Рабочие шестерни насоса вращаются в противоположные стороны, как показано на схеме. Зубья шестерен, выходя из зацепления, создают пониженное давление, в результате чего смазочный материал поступает в зону всасывания и во впадинах между зубьями шестерен переносится (по периферии) в зону нагнетания, где вытесняется зубьями, входящими в зацепление. В зоне нагнетания создается повышенное давление, под действием которого смазочный материал поступает в трубопровод. Насос выполнен на подшипниках скольжения с чугунным корпусом и крышкой; имеет обратный клапан, который срабатывает при определенном давлении.
