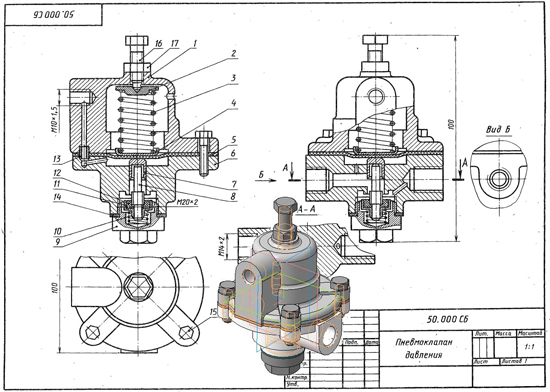

Пневмоклапан давления 50.000 сборочный чертеж
Пневмоклапан давления 50.000 спецификация

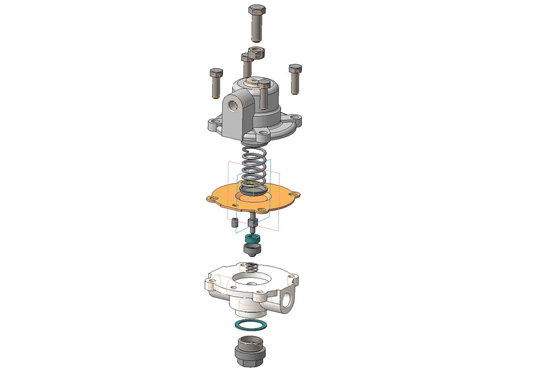

Пневмоклапан давления 50.000 3d модель
Крышка 50.001
Упор 50.002
Пружина 50.003
Тарелка 50.004
Корпус 50.006
Плунжер 50.007
Толкатель 50.008
Заглушка 50.009
Клапан 50.011
Пневмоклапан служит для снижения давления поступающего газа до необходимого рабочего и для автоматического поддержания давления на заданном уровне. Давление регулируется болтом 16 и фиксируется контргайкой 17. Газ поступает в корпус через отверстие А и проходит под клапан, отжатый пружиной 3. Затем газ попадает в полость Б, которая соединена отверстием с пространством под диафрагмой и гнездом В для манометра. При повышении давления под диафрагмой пружина 3 сжимается, при этом клапан под действием пружины 10 уменьшает или прекращает проход газа из зоны А в зону Б. Так поддерживается постоянным давление в зоне Б. Чтобы исключить влияние изменения давления над диафрагмой на работу редуктора, в крышке 1 имеется отверстие Г.
