Пневмоаппарат клапанный 61.000 Сборочный чертеж
Пневмоаппарат клапанный 61.000 Спецификация
Пневмоаппарат клапанный 61.000 3d модель
Корпус 61.001
Клапан 61.002
Пружина 61.003
Тарелка 61.005
Крышка 61.006
Гайка накидная 61.008
Шпиндель 61.009
Маховичок 61.010

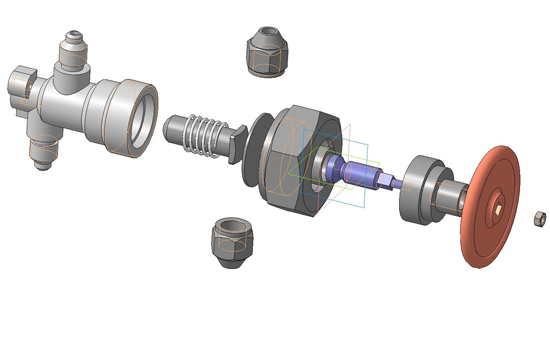

Клапанное устройство применяется для перекрытия воздушных линий с рабочим давлением 1,568 МПа. Диаметр проходного отверстия Dy = 6 мм. Пневмоаппарат состоит из корпуса 7, клапана 2, пружины 3, мембраны 4, тарелки 5, крышки 6, накидных гаек 7 и 8, шпинделя 9, маховичка 10 и гайки 11.
Поворотом маховичка 10 шпиндель 9 вывертывается до упора, и клапан 2 под давлением воздуха и под действием пружины отжимает мембрану и открывает проходное отверстие в корпусе 1.
