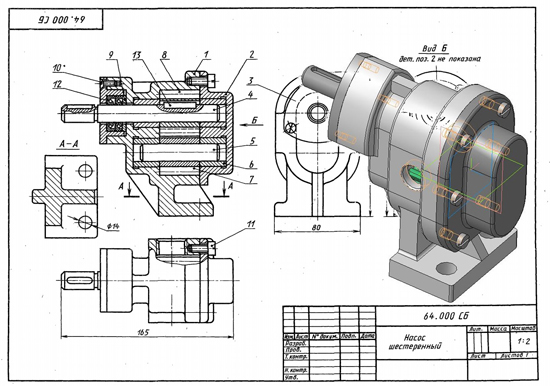

Насос шестеренный 64.000 Сборочный чертеж
Насос шестеренный 64.000 Спецификация
Насос шестеренный 64.000 3d модель
Корпус 64.001
Крышка корпуса 64.002
Крышка 64.003
Валик ведущий 64.004
Втулка 64.006
Зубчатое колесо ведомое 64.007
Зубчатое колесо ведущее 64.008
Шестеренный насос применяется для подачи жидкости любой вязкости под давлением до 0,07 Па.
Он состоит из зубчатых колес 7 и 8, размещенных в литом корпусе 1, крышки 2, уплотнений 12 и подшипников скольжения.
Жидкость переносится между зубьями вращающихся зубчатых колес из полости всасывания в полость нагнетания, как показано на схеме. КПД насоса может достигать 95 %.
