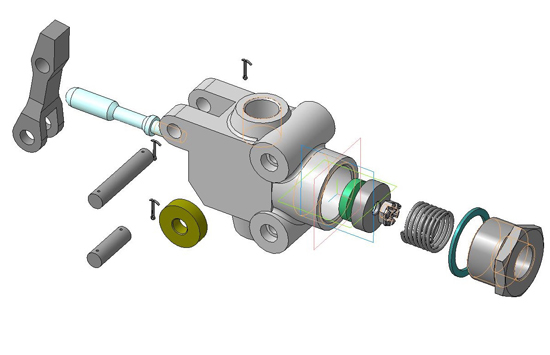

Клапан перепускной 67.000 Сборочный чертеж
Клапан перепускной 67.000 Спецификация
Клапан перепускной 67.000 3d модель
Корпус 67.001
Пружина 67.002
Клапан 67.003
Шайба уплотнительная 67.004
Шток 67.005
Рычаг 67.006
Штуцер 67.008
Ролик 67.011
Клапан предназначается для перекрытия трубопроводов. При нажатии на ролик клапана исполнительным механизмом рычаг нажимает на шток, который, сжимая пружину, отжимает клапан от гнезда, открывает доступ воздуха из ресивера в тормозную камеру прицепа. При освобождении ролика пружина возвращает клапан в закрытое состояние.
