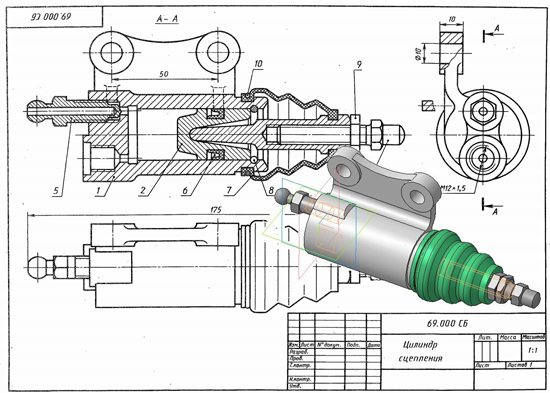

Цилиндр сцепления 69.000 Сборочный чертеж
Цилиндр сцепления 69.000 Спецификация

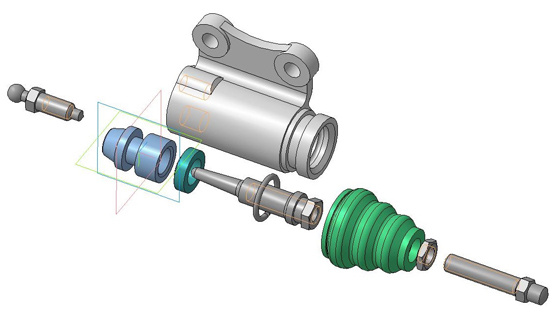

Цилиндр сцепления 69.000 3d модель
Корпус 69.001
Поршень 69.002
Толкатель 69.003
Шток 69.004
Клапан перепускной 69.005
Колпак защитный 69.007
Рабочий цилиндр привода выключения сцепления служит для передачи усилия на вилку выключения сцепления.
При нажатии на педаль сцепления жидкость из главного цилиндра сцепления подается в рабочий цилиндр, перемешает поршень 2 и толкатель 3, передает усилие через регулировочный шток 4 на вилку выключения сцепления.
При освобождении педали под действием пружины сцепление выключается, рабочая жидкость и вся система сцепления возвращается в исходное положение.
