Ходовое колесо подкрановой тележки служит опорой для нее и направляет тележку по рельсу. Колесо монтируется на двух роликоподшипниках на ось, неподвижно закрепленную оседержателем в раме тележки.
В ступице колеса подшипники фиксируются двумя крышками и распорной втулкой. Крышки имеют сальниковое устройство, защищающее подшипник от загрязнения. Подшипники периодически смазываются с помощью пресс-масленки.

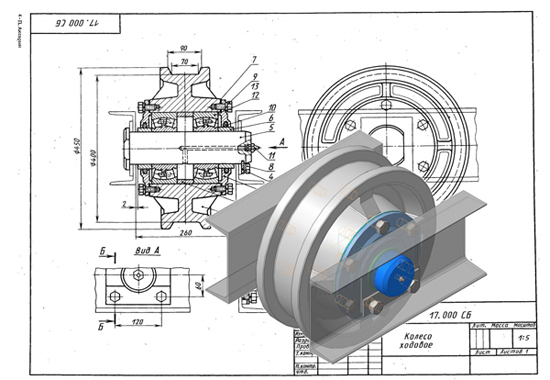

Колесо ходовое 17.000 сборочный чертеж
Колесо ходовое 17.000 спецификация
Колесо ходовое 17.001
Втулка распорная 17.002
Крышка 17.003
Оседержатель 17.004
Ось 17.005
Втулка 17.006
ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ
|
| |
| |
