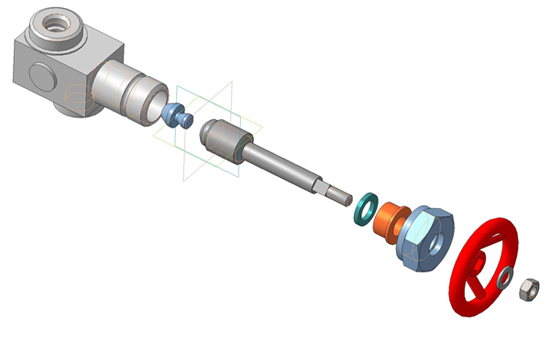

Клапанный пневмоаппарат предназначен для перекрытия трубопроводов. Конический клапан 2, завальцованный в конце шпинделя 3, при вращении последнего перемещается с ним в осевом направлении и перекрывает своим конусом проходное отверстие.
Клапан завальцован в шпиндель с зазором, позволяющим центрироваться конусу клапана по конусу перекрываемого отверстия и свободно вращаться относительно шпинделя. Это предохраняет рабочую коническую поверхность от быстрого разрушения. Выходной конец шпинделя уплотняется сальниковым устройством.
Пневмоаппарат клапанный 18.000 сборочный чертеж
Пневмоаппарат клапанный 18.000 спецификация
Корпус 18.001
Клапан 18.002
Шпиндель 18.003
Кольцо сальника 18.004
Втулка сальника 18.005
Гайка накидная 18.006
Маховичок 18.007
