Фильтр служит для очистки воздуха от механических примесей и влаги. Сжатый воздух поступает через небольшое отверстие А (см. схему) в полость Б корпуса 6, где расширяется (при расширении температура воздуха понижается). Часть влаги, содержащейся в воздухе, конденсируется и оседает на отражателе и стенках корпуса, стекает на его дно. Далее воздух проходит через медную сетку фильтрующего элемента, после чего очищенный воздух поступает в сеть.
Воздушный фильтр состоит из корпуса б, к которому крепится крышка 4. В крышке 4 имеется посадочное отверстие под фильтр 1, который поджимается пружиной 9. Пружину 9 прижимает пробка 3. Конструкция влагоотделителя позволяет производить быструю и удобную смену и очистку фильтра 1 и выпуск конденсата через сливное отверстие, перекрываемое иглой 9.

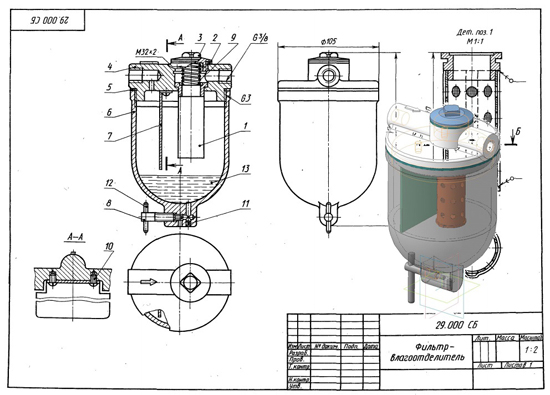

Фильтр влагоотделитель 29.000 сборочный чертеж
Фильтр влагоотделитель 29.000 спецификация

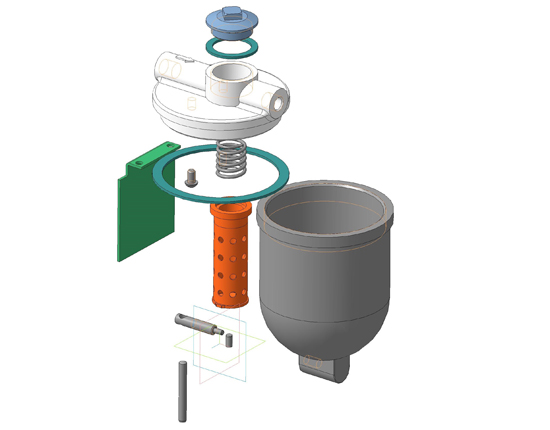

Фильтр влагоотделитель 29.000 3d модель
Фильтр 29.100 сборочный чертеж
Фильтр 29.100 спецификация
Пробка 29.003
Крышка 29.004
Корпус 29.006
Отражатель 29.007
Игла запорная 29.008
Пружина 29.009
