Колесо приводное 31.000 сборочный чертеж
Колесо приводное 31.000 спецификации
Колесо приводное 31.000 3d модель
Зубчатое колесо 31.002
Втулка распорная 31.003
Оседержатель 31.005
Ось 31.006
Втулка распорная 31.007
Крышка 31.008

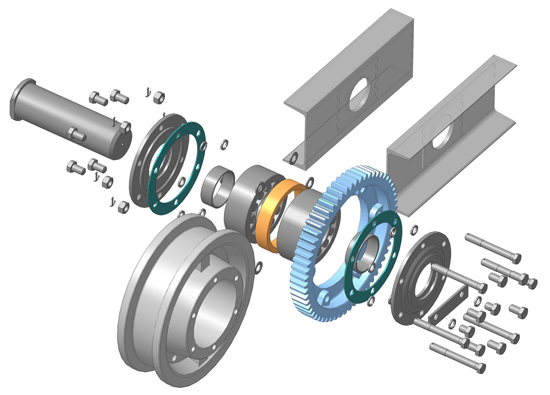

Приводное колесо подкрановой тележки получает движение от электродвигателя через редуктор и зубчатое колесо 2 и приводит в движение тележку. Колесо закреплено на оси двумя роликоподшипниками. Защищают последние от загрязнения крышки с сальниковыми устройствами. Смазка подшипников осуществляется периодически через масленку 14. Ось 6 удерживается в раме от вращательного и осевого смещения планкой оседержателя 5. Колесо фиксируется в раме от осевых смещений распорными втулками 3 и 7.
ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ
|
| |
| |
