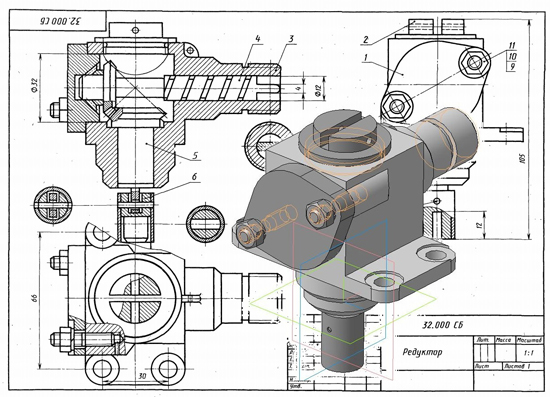

Редуктор 32.000 сборочный чертеж
Редуктор 32.000 спецификация

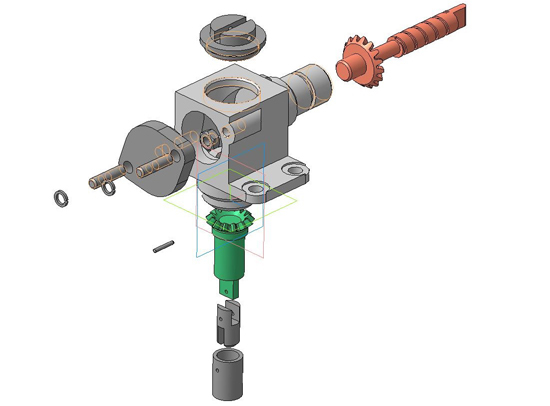

Редуктор 32.000 3d модель
Подшипник фланцевый 32.001
Пробка 32.002
Корпус 32.003
Вал шестерня Z=16, m=1.75 32.004
Вал шестерня Z=13, m=1.75 32.005
Шарнир 32.006
Втулка 32.007
Редуктор привода спидометра служит для передачи вращательного движения под прямым углом с выходного вала коробки передач через гибкий вал к спидометру. Редуктор состоит из литого корпуса 3, двух валов, пересекающихся под углом 90°, изготовленных совместно с прямозубыми коническими зубчатыми колесами, пробки 2, фланцевого подшипника 1 и шарнира б.
