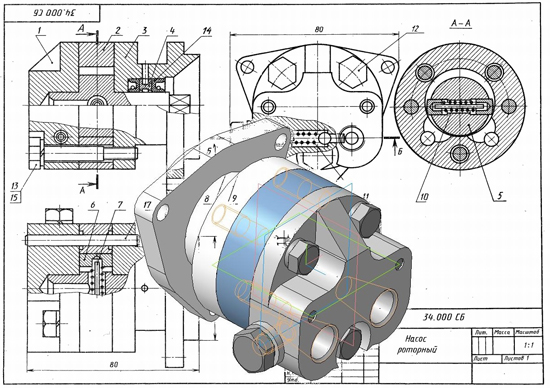

Насос роторный 34.000 сборочный чертеж
Насос роторный 34.000 спецификация

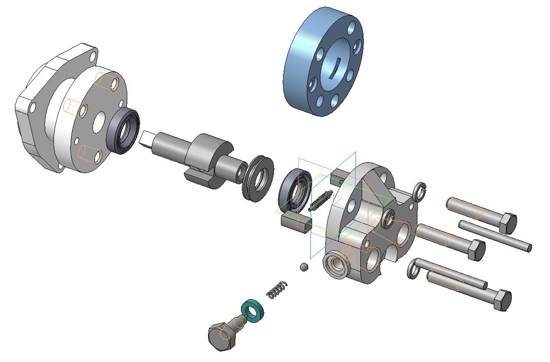

Насос роторный 34.000 3d модель
Крышка 34.001
Корпус 34.002
Фланец 34.003
Кольцо распорное 34.004
Ротор 34.005
Лопатка 34.006
Палец 34.007
Заглушка 34.008
Пружина 34.011
Роторный насос шиберного типа предназначен для перекачивания жидкостей. В автомобилях применяется для предварительного подкачивания горючего.
Крышка 1 насоса, корпус 2 и фланец 3 соединены болтами. Внутренняя цилиндрическая поверхность корпуса имеет эксцентриситет относительно ротора 5. В паз ротора входят лопатки 6; последние при работе плотно прижимаются пружиной 10 к стенкам корпуса. Из зоны всасывания в зону нагнетания жидкость подается лопатками, которые при вращении ротора перемещаются и за счет эксцентриситета изменяют объем в зазоре между ротором и корпусом.
