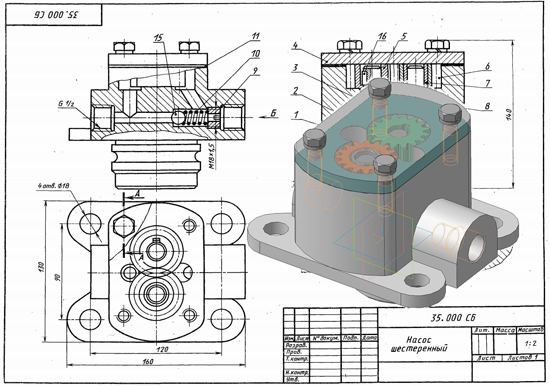

Насос шестеренный 35.000 сборочный чертеж
Насос шестеренный 35.000 спецификация

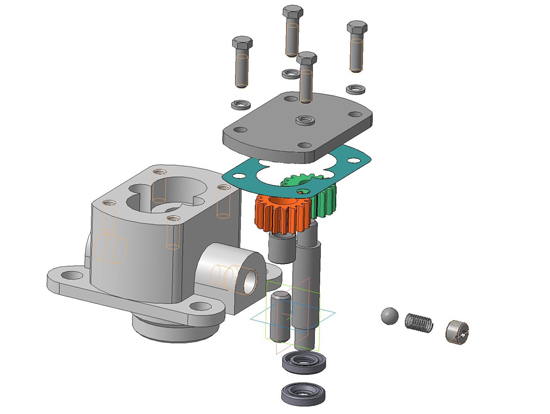

Насос шестеренный 35.000 3d модель
Корпус 35.001
Вал 35.002
Втулка 35.003
Крышка 35.004
Шестерня 35.005
Колесо зубчатое 35.006
Втулка 35.007
Ось 35.008
Гайка 35.009
Пружина 35.010
Шестеренные насосы применяются для подачи жидкости под давлением до 0,03 Па и могут быть использованы для подачи горючего и смазочного материала любой вязкости. Шестеренные насосы высокого давления (0,06 — 0,07 Па и выше) имеют ограниченное применение и изготовляются особо тщательно. Шестеренные насосы просты по конструкции, имеют небольшое число деталей, но чувствительны к загрязнению жидкости, поэтому при их установке рекомендуется применять приемные фильтры.
Насос состоит из крышки 4 и корпуса 1, в котором на вал 2 и ось 8 насажены рабочая шестерня 5 и зубчатое колесо 6. Втулки 3 и 7 играют роль подшипников скольжения. Насос имеет уплотнитсльные манжеты 13 и обратный клапан, регулируемый с помощью пружины 10 и гайки 9, который ограничивает давление. При работе насоса в зоне всасывания в момент выхода зубьев зубчатых колес из зацепления создается разрежение, под действием которого жидкость поступает в зону всасывания и во впадинах между зубьями переносится в зону нагнетания. В зоне нагнетания она вытесняется из впадин зубьями, входящими в зацепление, при этом давление возрастает, в результате чего жидкость поступает в трубопровод.
