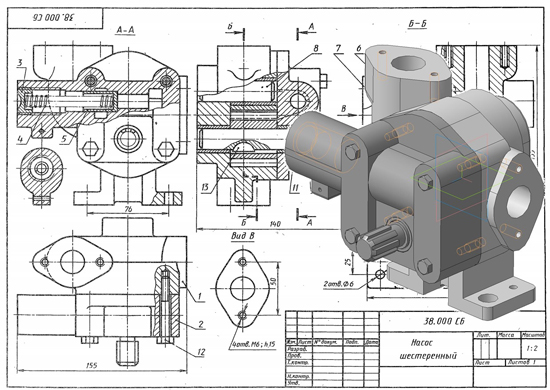

Насос шестеренный 38.000 сборочный чертеж
Насос шестеренный 38.000 спецификация

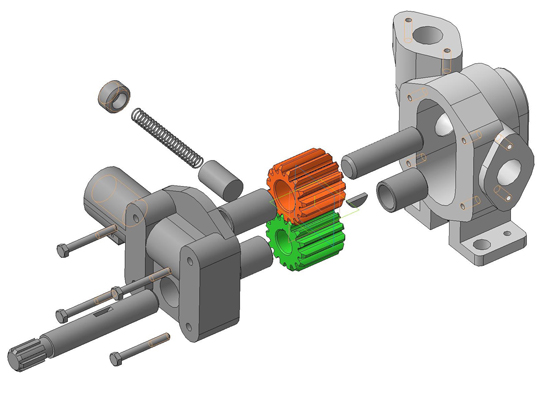

Насос шестеренный 38.000 3d модель
Корпус насоса 38.001
Крышка насоса 38.002
Заглушка 38.003
Пружина 38.004
Клапан 38.005
Колесо зубчатое 38.007
Ось 38.008
Валик 38.009
Втулка 38.010
Шестеренные насосы применяют для подачи жидкостей горючего или смазочного материала любой вязкости под давлением до 0,03 Па. Насосы высокого давления (от 0,06 Па и выше) имеют ограниченное применение и изготовляются особенно тщательно. Шестеренные насосы просты по конструкции, но чувствительны к загрязнению жидкости, поэтому при использовании таких насосов устанавливают приемные фильтры. В литом корпусе 1 насоса размещены рабочие зубчатые колеса 6 и 7. В крышку 2 вмонтирован предохранительный клапан 5, регулируемый пружиной 4 и заглушкой 3. При работе насоса зубчатые колеса получают вращение от валика 9. В момент выхода зубьев из зацепления создается разрежение в зоне А, под действием которого жидкость поступает в корпус насоса и во впадинах между зубьями переносится в зону Б. В зоне Б жидкость вытесняется зубьями, входящими в зацепление, в результате чего создается повышенное давление, под действием которого она подается в гидролинию.
