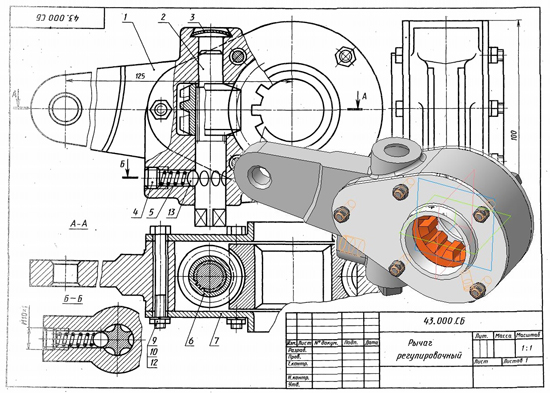

Рычаг регулировочный 43.000 сборочный чертеж
Рычаг регулировочный 43.000 спецификация

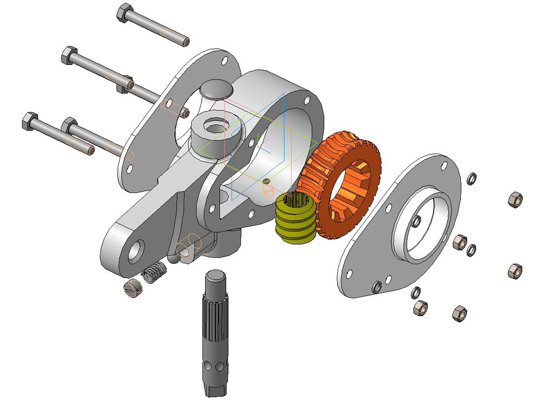

Рычаг регулировочный 43.000 3d модель
Корпус 43.001
Ось червяка 43.002
Заглушка 43.003
Пробка фиксатора 43.004
Пружина 43.005
Червяк 43.006
Крышка 43.007
Колесо червячное 43.008
Рычаг с червячным механизмом предназначен для регулирования тормозной системы автомобиля ЗИЛ-130. Зазор между тормозными колодками и тормозным барабаном изменяется поворотом разжимного кулака, на шлицевой хвостовик которого насаживается регулировочный рычаг.
Поворот рычага при торможении производится тягой, соединяющей его с тормозной камерой. Зазор регулируется дополнительным поворотом разжимного кулака с помощью червячной пары 6 и 8. При вращении оси 2 дополнительно поворачивается червячное колесо 8 с разжимным-кулаком. Положение червячного колеса фиксируется устройством, состоящим из шарика 13, пружины 5 и пробки 4.
