Тиски 44.000 сборочный чертеж
Тиски 44.000 спецификация

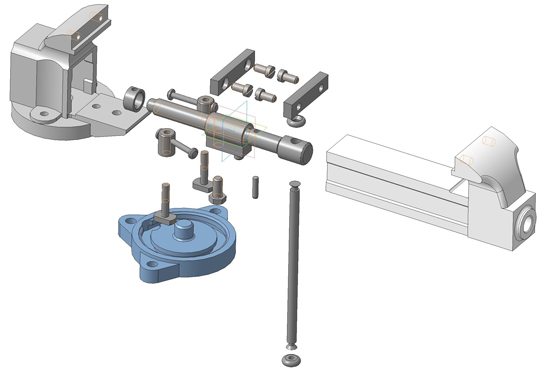

Тиски 44.000 3d модель
Ползун 44.001
Плита 44.002
Корпус 44.003
Винт ходовой 44.004
Гайка ходовая 44.005
Гайка круглая 44.006
Кольцо 44.007
Губа 44.008
Болт 44.013
Поворотные слесарные тиски служат для закрепления обрабатываемых деталей. Ходовой винт 4, ввернутый в неподвижную гайку 5, закрепленную на корпусе болтом 14, вращают ручкой 11. Вместе с винтом 4 перемещается ползун соединенный с винтом кольцом 7 и штифтом 16. Обрабатываемая деталь зажимается между губами 8. В плите 2 имеется кольцевая канавка для анкерных болтов 13, прижимающих корпус 3 к плите. Кольцевая канавка позволяет поворачивать корпус относительно плиты и верстака, на котором закреплены тиски.
ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ
|
| |
| |
