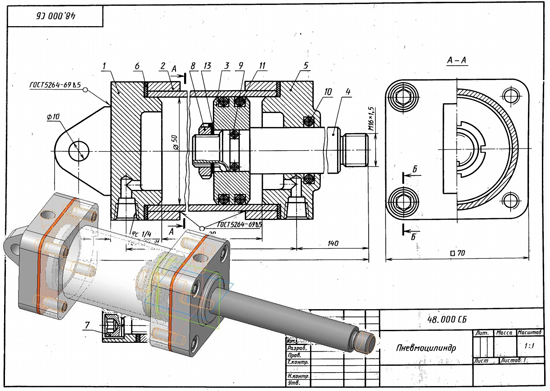

Пневмоцилиндр 48.000 сборочный чертеж
Пневмоцилиндр 48.000 спецификация
Пневмоцилиндр 48.000 3d модель
Крышка опорная 48.100 сборочный чертеж
Крышка опорная 48.100 спецификация
Проушина 48.101
Крышка 48.102
Цилиндр 48.200 сборочный чертеж
Цилиндр 48.200 спецификация
Поршень 48.003
Шток 48.004
Крышка 48.005
Прокладка 48.006
Пневмоцилиндры применяются в качестве силового звена в приспособлениях и механизмах привода зажимных устройств. В них используется сжатый воздух давлением 0,0039—0,0058 Па.
Пневмоцилиндры обеспечивают дистанционное регулирование и контроль зажимного усилия и отличаются быстротой действия. Большая площадь поршня (при диаметре 80 мм) позволяет получить значительные усилия при невысоком давлении.
Нормальная работа пневмоцилиндра обеспечивается, если он был подвергнут гидравлическим испытаниям на прочность при давлении Р изб = 0,008 Па, проверен на работоспособность; является герметичным; давление трогания поршня с места не превышает 0,00019 Па; все воздушные каналы перед сборкой очищены и проверены на проходимость воздуха; при сборке трущиеся поверхности смазаны.
