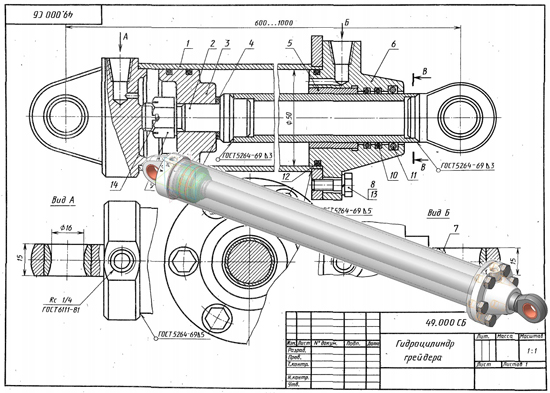

Гидроцилиндр грейдера 49.000 сборочный чертеж
Гидроцилиндр грейдера 49.000 спецификация

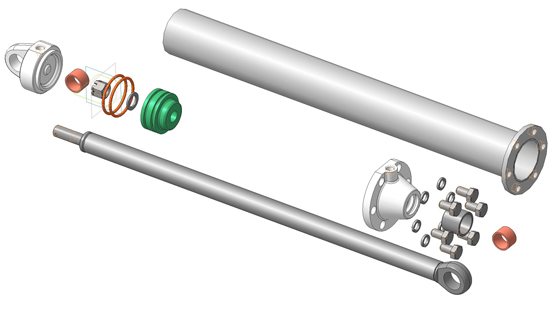

Гидроцилиндр грейдера 49.000 3d модель
Корпус 49.100
Крышка передняя 49.101
Шток 49.200
Наконечник 49.201
Труба штока 49.202
Проушина 49.203
Поршень 49.003
Кольцо уплотнения 49.004
Втулка 49.005
Крышка 49.006
Вкладыш 49.007
Гидроцилиндр грейдера предназначен для управления навесной системой. Масло, поступающее под давлением через отверстие по направлению, показанному на схеме стрелкой А, заполняет пространство между фланцем и поршнем. Поршень, соединенный со штоком, приходит в движение и вытесняет масло, находящееся в цилиндре, через отверстие в крышке цилиндра. Обратный ход поршня осуществляется, когда масло под давлением подается в отверстие Б в крышке цилиндра, давит на поршень, который при обратном движении вытесняет масло из цилиндра через отверстие во фланце проушины.
ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ
|
| |
| |
