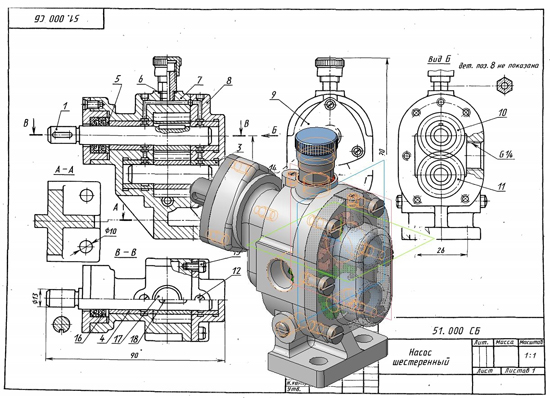

Насос шестеренный 51.000 Сборочный чертеж
Насос шестеренный 51.000 спецификация

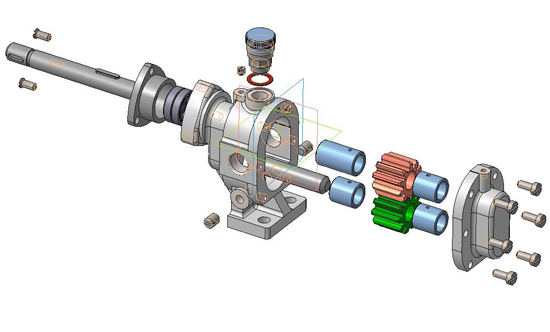

Насос шестеренный 51.000 3d модель
Валик ведущий 51.001
Валик ведомый 51.002
Втулка 51.003
Втулка 51.004
Кольцо 51.005
Кольцо уплотнительное 51.006
Корпус 51.007
Крышка корпуса 51.008
Крышка 51.009
Зубчатое колесо ведущее 51.010
Зубчатое колесо ведомое 51.011
Шестеренный насос применяется для подачи жидкости любой вязкости под давлением до 0,07 Па. Он состоит из зубчатых колес 10 и 11, размещенных в литом корпусе 7, крышки 8, манжет 16, подшипников скольжения и смазочной системы.
Жидкость переносится между зубьями вращающихся шестерен из полости всасывания в полость нагнетания, как показано на схеме. КПД насоса может достигать 95 %.
