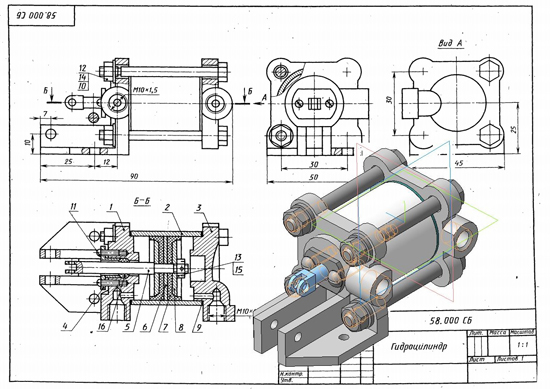

Гидроцилиндр 58.000 сборочный чертеж
Гидроцилиндр 58.000 спецификация

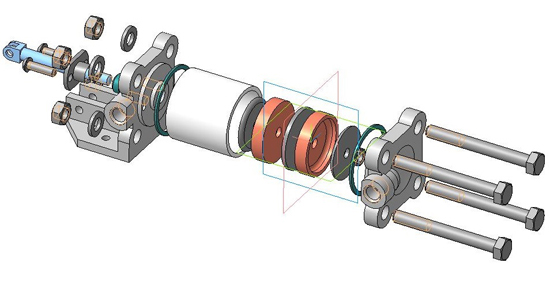

Гидроцилиндр 58.000 3d модель
Крышка-кронштейн 58.001
Цилиндр 58.002
Крышка 58.003
Крышка сальника 58.004
Шток 58.005
Шайба промежуточная 58.006
Манжета 58.007
Шайба манжеты 58.008
Гидро и пневмоцилиндры применяются в качестве силового узла в приспособлениях и механизмах привода зажимных устройств. Они обеспечивают дистанционное регулирование и контроль зажимного усилия. Под давлением рабочей жидкости, поступающей под поршень, шток, связанный с рабочими органами зажимного устройства, перемещается. Обратный ход поршня обеспечивается переключением направления подачи жидкости.
ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ
|
| |
| |
