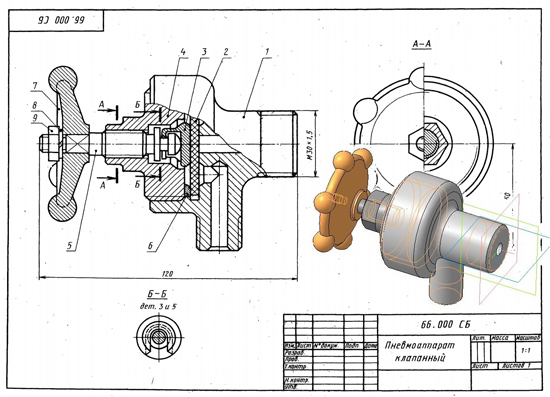

Пневмоаппарат клапанный 66.000 сборочный чертеж
Пневмоаппарат клапанный 66.000 спецификация

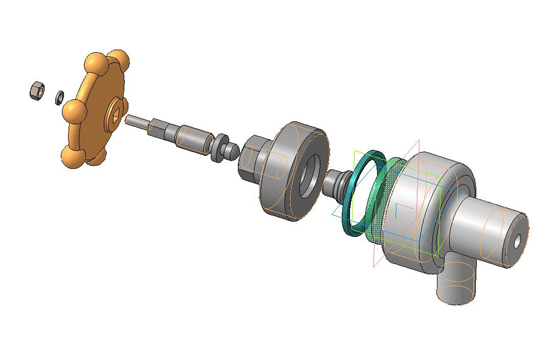

Пневмоаппарат клапанный 66.000 3d модель
Корпус 66.001
Клапан 66.003
Крышка 66.004
Шпиндель 66.005
Маховичок 66.007
Газовый вентиль предназначен для отбора газа и перекрытия отводящего трубопровода. Корпус изготовляется штамповкой из латуни. Клапан 3, нажимая на мембрану, перекрывает отверстие для выхода газов. Ход шпинделя и клапана ограничен. Герметизация при работе достигается за счет мембраны.
