Роторный насос шиберного типа предназначен для перекачивания жидкостей. В автомобилях он применяется для предварительного подкачивания горючего. В корпусе 6 запрессована бронзовая втулка 5, обеспечивающая трение скольжения. Соосно с ротором 7 в корпусе монтируется гильза 4, положение которой фиксируется штифтом 10. В паз ротора входят пластины 2. Последние при работе плотно прижимаются пружиной 3 к стенкам отверстия гильзы. Внутреннее отверстие гильзы имеет эксцентриситет по отношению к ее внешнему цилиндру и к оси ротора. Из зоны всасывания в зону нагнетания жидкость подается пластинами, которые при вращении ротора перемещаются и за счет эксцентриситета изменяют объем в зазоре между ротором и гильзой.

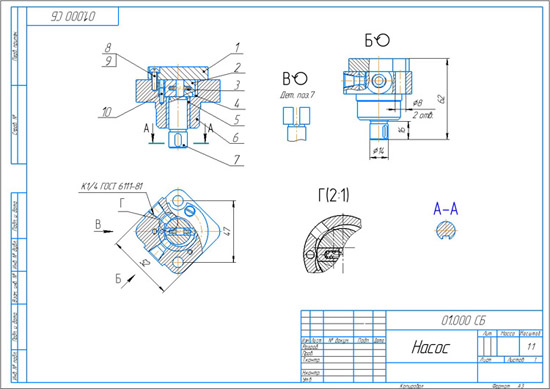

Насос 01.000 сборочный чертеж
Насос 01.000 спецификация
Насос 01.000 3d модель
Крышка 01.001
Пластина 01.002
Пружина 01.003
Гильза 01.004
Втулка 01.005
Корпус 01.006
Ротор 01.007
ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ
|
| |
| |
| pospelof | Дата: Вторник, 10.01.2023, 11:28 | Сообщение # 2 |
|
Генерал-майор
Группа: Администраторы
Сообщений: 410
Статус: Offline
| Насос 01.000 t-flex
Насос 01.000 т-флекс
Насос 01.000 СБ
Насос 01.000 спецификация
Насос 01.000 3d модель
Насос 01.000 чертежи
Насос СКАЧАТЬ
Насос t-flex
Все чертежи и 3D модели (часть показана на скриншотах и присутствует в архиве) выполнены в T-FLEX CAD 16 Учебная Версия. ВОЗМОЖНО ОТКРЫТЬ И ВЫШЕ ВЕРСИЯХ T-FLEX CAD.
НАСОС 01.000 СКАЧАТЬ
|
| |
| |
