Пневмоаппарат клапанный 02.000
|
|
| pospelof | Дата: Вторник, 14.09.2021, 13:37 | Сообщение # 1 |
 Генерал-майор
Группа: Администраторы
Сообщений: 410
Статус: Offline
|
Воздушный клапан тормозного крана служит для подачи сжатого воздуха из воздушного баллона в тормозные камеры. Он состоит из корпуса 6, клапана 1, седла клапана 2, толкателя 4, пружины 5. Воздушный клапан открывается при нажатии на тормозную педаль. Сжатый воздух из баллона поступает в тормозные камеры. Когда педаль тормоза отпущена, пружина поднимает толкатель и держит клапан в закрытом состоянии. При этом подача сжатого воздуха в тормозные камеры прекращается.

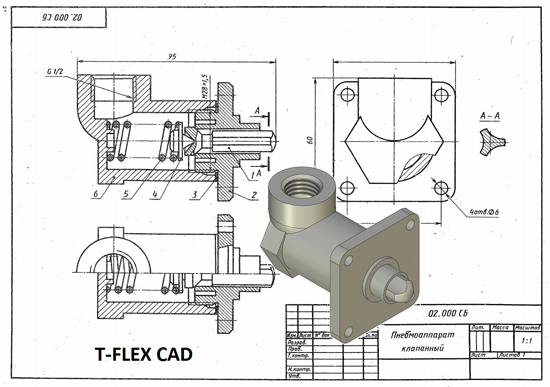

Пневмоаппарат клапанный 02.000 сборочный чертеж
Пневмоаппарат клапанный 02.000 спецификация
Пневмоаппарат клапанный 02.000 3d модель
Клапан 02.001
Седло клапана 02.002
Прокладка 02.003
Толкатель 02.004
Пружина 02.005
Корпус 02.006
ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ
|
| |
| |
| pospelof | Дата: Вторник, 10.01.2023, 11:31 | Сообщение # 2 |
|
Генерал-майор
Группа: Администраторы
Сообщений: 410
Статус: Offline
| Пневмоаппарат клапанный 02.000
Воздушный клапан тормозного крана служит для подачи сжатого воздуха из воздушного баллона в тормозные камеры. Он состоит из корпуса 6, клапана 1, седла клапана 2, толкателя 4, пружины 5. Воздушный клапан открывается при нажатии на тормозную педаль. Сжатый воздух из баллона поступает в тормозные камеры. Когда педаль тормоза отпущена, пружина поднимает толкатель и держит клапан в закрытом состоянии. При этом подача сжатого воздуха в тормозные камеры прекращается.

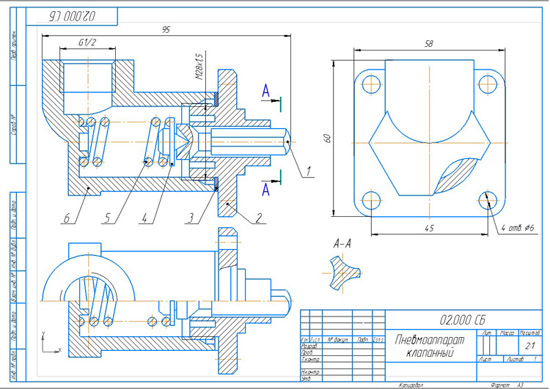

Пневмоаппарат клапанный 02.000 сборочный чертеж
Пневмоаппарат клапанный 02.000 спецификация
Пневмоаппарат клапанный 02.000 3d модель
Пневмоаппарат клапанный 02.000 чертежи
Клапан 02.001
Седло клапана 02.002
Прокладка 02.003
Толкатель 02.004
Пружина 02.005
Корпус 02.006
ПНЕВМОАППАРАТ КЛАПАННЫЙ СКАЧАТЬ
|
| |
| |
