Концевое запорное устройство предназначено для соединения концов рукавов при перепуске сжатого воздуха из одной емкости в другую. При соединении концов рукавов накидной гайкой 7 шарики 10 отжимаются от седла клапана и корпуса, тем самым открывая проход воздуху. При разъеме "концов рукавов шарики под действием пружины 6 и давления воздуха плотно закрывают выходные отверстия обоих концов.
На схеме показано положение запорных шариков при разомкнутых концах рукавов.

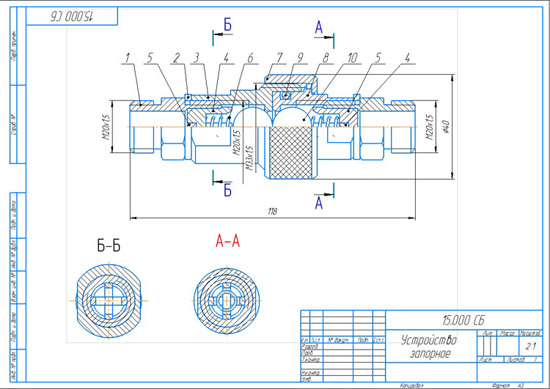

Устройство запорное 15.000 сборочный чертеж
Устройство запорное 15.000 спецификация
Штуцер 15.001
Корпус 15.003
Скоба 15.004
Скоба 15.005
Пружина 15.006
Гайка накидная 15.007
Седло 15.008
ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ
|
| |
| |
